Felhasználási terület:

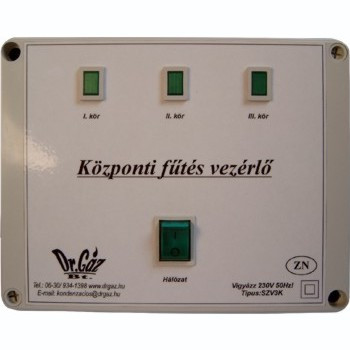

Az SZV3K típusú központi fűtésvezérlő egység megoldást kínál a leggyakrabban előforduló több körös fűtési rendszerek elektromos vezérlésének kivitelezésére. A készülék alkalmas az egy fűtőköri kimenettel készült gázkazánok több ( 3 ) fűtő körre osztására úgy , hogy a gáz-kazán eredeti működési funkciói megmaradnak ( Pl.: utókeringetési funkció , szivattyú beszorulás elleni védelem , stb. ). A készülék alkalmazása esetén energia megtakarítás érhető el , mivel az adott fűtőkörökön elhelyezett szoba termosztátoknak közvetlen ráhatása van a gazkazán működésére ezért akár három különböző hőmérsékletű helyiséget is kialakíthatunk.
A helységek hőmérsékletét a szoba termosztátokkal tetszőlegesen változtathatjuk.
A készülék működése:
A kialakított három fűtőkörön elhelyezett szoba termosztát kapcsolja a saját köréhez tartozó keringető szivattyút és indító jelet biztosít a gázkazán számára .A gázkazán eredeti működési funkciói ( Pl.: utókeringetési funkció, szivattyú beszorulás elleni védelem, stb.) mind három fűtő körön egyszerre érvényesülnek. Ha a gázkazán képes használati melegvíz előállítására akkor ez a funkció előnyt élvez mind három fűtő körrel szemben. Az 1-es, 2-es, 3-as fűtési keringető szivattyúk működését az adott körhöz tartozó visszajelző lámpák jelzik. Az SZV3K központi fűtés vezérlő egység hálózati kapcsolójának kikapcsolása esetén a gázkazán egyes eredeti funkciói sem működnek ( Pl.: utókeringetési funkció , szivattyú beszorulás elleni védelem , stb.). A készülék egyaránt alkalmas keringető szivattyúk és mágnes szelepek működtetésre is.
- Kimenő terhelhetőség körönként 1 A/ 250 V
- Tápfeszültség 230 V
- Max. 3 szoba termosztát csatlakoztatható
- A készüléket csak szakember szerelheti fel
- Felszerelhető minden olyan fűtőkészülékhez,mely rendelkezik szivattyú és szobatermosztát elektromos bekötési hellyel!
- A gépészeti szerelésre kellőképp figyelmet kell fordítani!
